Особенности процесса алмазного бурения и резки по бетону

Алмазное бурение и резка бетона: особенности процесса, подготовка и необходимое оборудование

Алмазное бурение и резка бетона — это технологии обработки железобетонных конструкций с использованием инструментов, оснащенных алмазными элементами. Эти методы обеспечивают высокую точность, минимальную вибрацию и практически полное отсутствие пыли при работе. Важный вопрос при ремонтных и строительных работах — чем резать бетон, и профессионалы единодушно рекомендуют использовать алмазный инструмент как наиболее эффективное решение.

Содержание статьи:

Где применяется этот вид работ и технология – основные сферы и примеры работ

Принцип работы алмазного бурения

Описание установки

Алмазная резка по бетону

Механизм работы диска

Подготовка к процессу

Выбор корректного и исправного оборудования

Подготовка поверхности и монтаж установки

Техника безопасности

Процесс бурения и резки бетона: сравнительная таблица

Заключение

Часто задаваемые вопросы

Можно ли бурить бетон алмазной коронкой вручную?

Как бурить подрозетники в бетоне?

Через сколько можно бурить бетон после заливки?

Можно ли бурить бетон алмазной коронкой без воды?

Алмазное бурение позволяет создавать отверстия различного диаметра (от 20 до 1000 мм) в бетоне, железобетоне, кирпиче и других твердых строительных материалах. Технология основана на использовании полых цилиндрических коронок с алмазными сегментами.

Алмазная резка применяется для создания проемов, штроб, демонтажа конструкций и других задач, требующих прецизионного разделения бетонных элементов. Для этого используются специальные диски с алмазным напылением, установленные на различные типы оборудования.

Главное преимущество этих технологий — возможность обрабатывать армированный бетон без повреждения его структуры, что критически важно при реконструкции зданий и проведении ремонтных работ.

Где применяется этот вид работ и технология – основные сферы и примеры работ

Алмазное бурение и резка по бетону нашли широкое применение в различных сферах строительства и ремонта. Эти технологии незаменимы в ситуациях, когда требуется точное и аккуратное вмешательство в существующие конструкции. Алмазное бурение и сверление отверстий востребовано практически на всех этапах строительных и ремонтных работ.

В жилищном строительстве алмазные технологии используются для:

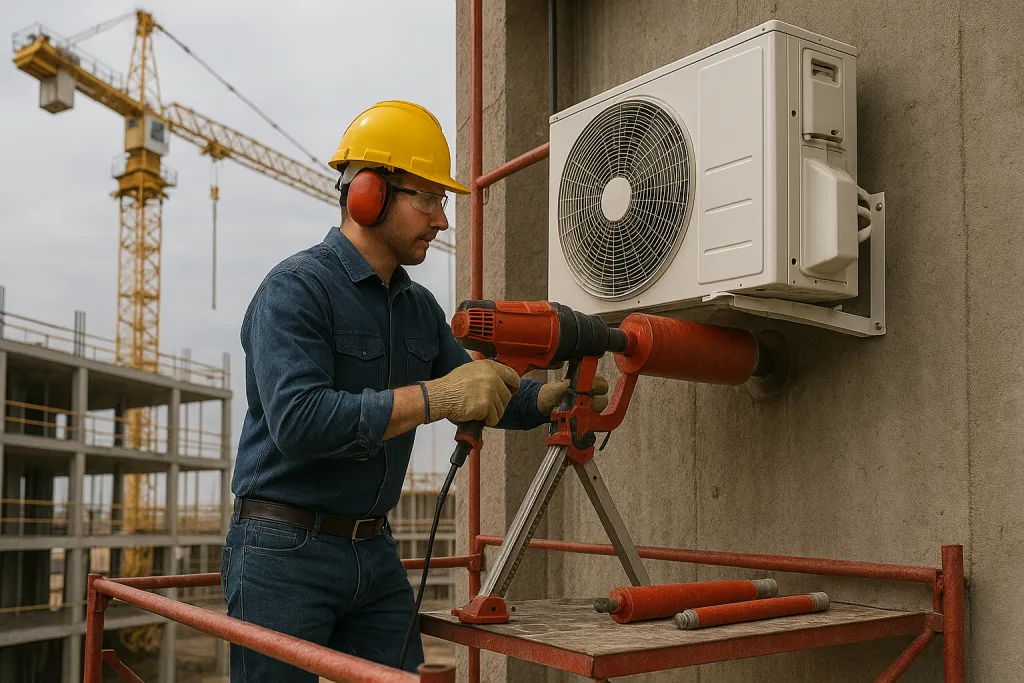

• Прокладки инженерных коммуникаций (вентиляция, водопровод, канализация)

• Монтажа электрической проводки и подрозетников

• Создания дверных и оконных проемов при перепланировке

• Устройства ниш под встраиваемую мебель и оборудование

В промышленном строительстве алмазные технологии применяются при:

• Монтаже тяжелого оборудования и его подключении к коммуникациям

• Прокладке технологических каналов и шахт

• Модернизации производственных линий

• Демонтаже устаревшего оборудования и конструкций

Кроме того, алмазное бурение и резка востребованы при реконструкции исторических зданий, где важно минимизировать вибрацию и сохранить целостность конструкций. Технологии активно используются в дорожном строительстве для вырезки образцов асфальта и бетона при контроле качества покрытий.

Многих специалистов интересует вопрос как работать алмазным бурением, чтобы достичь оптимальных результатов при минимальных затратах времени и ресурсов. Типичные примеры работ включают бурение отверстий в бетоне под вентиляционные каналы в многоквартирных домах, прорезание проемов при объединении помещений, создание технологических отверстий при монтаже лифтового оборудования.

Принцип работы алмазного бурения

Алмазное бурение как происходит на практике — это процесс, основанный на механическом воздействии алмазных сегментов на бетон при одновременном вращении и охлаждении инструмента. Процесс происходит следующим образом:

1. Алмазная коронка вращается с определенной скоростью, зависящей от диаметра и материала обрабатываемой поверхности.

2. Алмазные сегменты постепенно снимают слои материала, превращая его в пыль.

3. Система водяного охлаждения предотвращает перегрев коронки и смывает образующуюся пыль.

Алмазные сегменты на коронке постепенно изнашиваются, но делают это таким образом, что постоянно обнажаются новые алмазные зерна, обеспечивая стабильную режущую способность. Именно поэтому алмазные коронки могут прослужить довольно долго, когда специалист знает, как правильно резать бетон без риска для оборудования и своего здоровья.

Важно понимать, что скорость вращения коронки и давление на неё подбираются индивидуально для каждого типа материала. Например, для бетона высокой прочности требуется меньшая скорость вращения и большее количество воды для охлаждения.

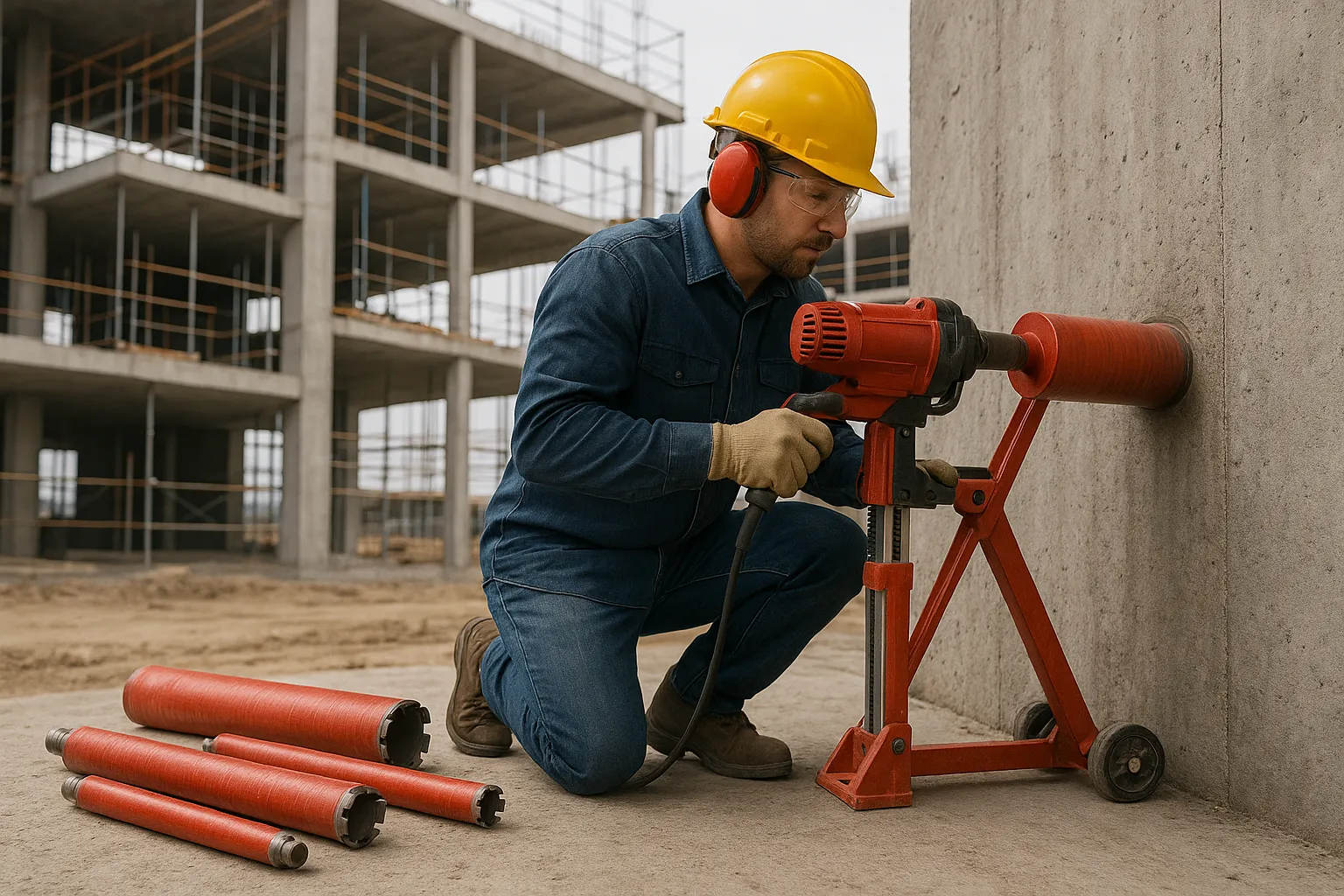

Описание установки

Установка для алмазного бурения состоит из нескольких основных компонентов, каждый из которых выполняет свою функцию в процессе работы. Чтобы понять, как пользоваться установкой алмазного бурения, необходимо разобраться в ее конструкции.

Основой установки является электрический или гидравлический двигатель, обеспечивающий вращение коронки. Мощность двигателя варьируется от 1,5 до 3 кВт для ручных моделей и может достигать 10 кВт для стационарных установок.

Двигатель крепится на специальной станине, которая обеспечивает стабильность и точность позиционирования. Станина, в свою очередь, крепится к обрабатываемой поверхности с помощью анкерных болтов или вакуумной плиты.

Система подачи воды включает в себя насос, шланги и регулятор расхода. Вода подается непосредственно в зону резания через каналы в коронке или через специальное водосборное кольцо. Многих новичков интересует вопрос как бурить алмазной коронкой бетон, и важно понимать, что правильная подача воды — один из ключевых факторов успеха.

Алмазные коронки для бурения имеют цилиндрическую форму с алмазными сегментами на рабочей поверхности. Диаметр коронок варьируется от 20 до 1000 мм, а их выбор зависит от конкретной задачи.

Современные установки алмазного бурения часто оснащаются электронными системами контроля, которые регулируют скорость вращения и давление в зависимости от сопротивления материала, что повышает эффективность работы и продлевает срок службы оборудования. Понимание того, как пользоваться дрелью алмазного бурения, включает в себя знание этих систем и умение правильно их настраивать под конкретную задачу. Если у вас по ходу движения остаются вопросы – смело задавайте их менеджерам ГК Трек Техно. Мы объясним, научим и проконсультируем.

Алмазная резка по бетону

Алмазная резка бетона отличается от бурения принципом воздействия на материал. Бетон резать без специального оборудования нельзя. При резке используется плоский диск с алмазным напылением по краю, который врезается в бетон и постепенно прорезает его на заданную глубину.

Существует несколько видов алмазной резки:

• Резка стенорезными машинами для создания проемов в стенах и перекрытиях

• Резка швонарезчиками для формирования температурных и деформационных швов

• Резка ручными алмазными пилами для локальных работ

• Резка канатными пилами для особо сложных и массивных конструкций

В итоге, алмазным диском можно резать бетон различной прочности и армирования. Технология позволяет выполнять как прямолинейные, так и криволинейные резы с высокой точностью в бетоне любой марки. Глубина реза зависит от диаметра диска и может достигать 730 мм при использовании стандартного оборудования.

Важным преимуществом алмазной резки является возможность работать с армированным бетоном без деформации арматуры и растрескивания бетона вокруг линии реза.

Механизм работы диска

Алмазный режущий диск представляет собой стальной круг с сегментами, содержащими алмазные зерна, закрепленные в металлической связке. Именно эти сегменты выполняют основную работу по резке бетона.

При вращении диска алмазные зерна срезают микрочастицы бетона. В процессе работы постепенно стирается не только обрабатываемый материал, но и металлическая связка, удерживающая алмазные зерна. Это приводит к постоянному обнажению новых острых алмазных граней, что обеспечивает высокую эффективность резки на протяжении всего срока службы диска.

Для эффективной работы алмазного диска необходимо соблюдать оптимальный режим резания, который включает:

• Правильную скорость вращения (обычно 2000-3500 об/мин)

• Равномерную подачу инструмента

• Достаточное охлаждение водой (для большинства видов работ)

Диски различаются по размеру, типу сегментов и их расположению. Для резки железобетона используются диски с широкими сегментами и увеличенными промежутками между ними для лучшего отвода шлама. Для резки свежего бетона применяются диски с более плотным расположением алмазных сегментов.

Охлаждение диска водой выполняет две важные функции: предотвращает перегрев, который может привести к деформации диска, и смывает бетонную пыль из зоны резания, улучшая видимость и повышая эффективность процесса.

Подготовка к процессу

Тщательная подготовка к алмазному бурению или резке бетона – залог успешного выполнения работ. Правильная организация процесса позволяет избежать поломки оборудования, брака и травм персонала.

Перед началом работ необходимо выполнить следующие действия:

1. Проанализировать конструкцию, определить наличие арматуры и коммуникаций

2. Составить план работ с указанием точных мест бурения или резки

3. Выбрать подходящее оборудование и расходные материалы

4. Подготовить рабочую зону и обеспечить подвод воды и электроэнергии

5. Проинструктировать персонал по технике безопасности

Важно также оценить состояние бетона, его возраст и прочность, чтобы правильно подобрать режим работы оборудования и тип алмазных сегментов.

Выбор корректного и исправного оборудования

Правильный выбор оборудования напрямую влияет на качество, скорость работы и безопасность процесса. При выборе оборудования следует учитывать несколько ключевых факторов.

Мощность двигателя должна соответствовать предполагаемой нагрузке. Для бурения отверстий диаметром до 100 мм в обычном бетоне достаточно двигателя мощностью 2-2,5 кВт. Для более крупных отверстий или работы с высокопрочным бетоном требуется оборудование с мощностью от 3 кВт.

Тип крепления установки выбирается в зависимости от доступа к обрабатываемой поверхности. Умение правильно закрепить установку алмазного бурения — хороший навык. Он помогает избежать последующего брака. Для горизонтальных поверхностей подходит вакуумное крепление, для вертикальных и потолочных работ используются анкерные крепления.

Перед началом работы необходимо проверить:

• Целостность электрических кабелей и штепсельных соединений

• Надежность крепления алмазной коронки или диска

• Работоспособность системы подачи воды

• Исправность предохранительных механизмов

• Отсутствие люфтов и посторонних шумов при работе двигателя

Отдельное внимание следует уделить состоянию алмазных коронок и дисков. Они должны иметь достаточную высоту алмазных сегментов, не иметь трещин и деформаций. Изношенные или поврежденные инструменты необходимо заменить, так как их использование может привести к аварийным ситуациям.

Профессиональное оборудование обычно имеет систему защиты от перегрузок, которая автоматически отключает двигатель при превышении допустимых параметров, что защищает как сам инструмент, так и оператора. Эти системы значительно облегчают задачу тем, кто только учится пользоваться установкой алмазного бурения и еще не имеет достаточного опыта контроля нагрузки на инструмент.

Подготовка поверхности и монтаж установки

Качественная подготовка поверхности и правильный монтаж установки – основа успешного выполнения алмазного бурения или резки. Этот этап требует внимательности и соблюдения определенной последовательности действий.

Первым шагом проводится очистка поверхности от грязи, пыли и масляных пятен. Даже небольшие загрязнения могут снизить эффективность крепления установки, особенно при использовании вакуумной плиты.

После очистки выполняется разметка мест бурения или линий реза согласно проектной документации. Для разметки используются маркеры, мел или специальные карандаши по бетону. При бурении крупных отверстий центр отмечается керном для более точного позиционирования коронки.

Процесс монтажа установки включает:

1. Установку анкера или вакуумной плиты на подготовленную поверхность

2. Крепление станины к анкеру или вакуумной плите

3. Регулировку угла наклона станины (если требуется)

4. Установку двигателя на станину

5. Монтаж алмазной коронки или диска

6. Подключение системы водяного охлаждения

7. Проверку надежности всех креплений

При использовании вакуумного крепления необходимо убедиться в достаточном уровне разрежения (не менее 0,7 атм). На пористых поверхностях вакуумное крепление может быть неэффективным, в таких случаях рекомендуется использовать анкерное крепление.

Для монтажа на потолочных поверхностях требуются дополнительные страховочные меры, такие как страховочные цепи или тросы, которые предотвратят падение оборудования в случае отказа основного крепления.

Техника безопасности

Алмазное бурение и резка бетона относятся к работам повышенной опасности, поэтому соблюдение правил безопасности имеет первостепенное значение для предотвращения травм и аварийных ситуаций.

Основные требования к безопасности при выполнении работ:

1. Персонал должен использовать средства индивидуальной защиты:

• Защитные очки или лицевые щитки

• Респираторы или маски

• Наушники или беруши

• Защитные перчатки

• Спецодежду и обувь с защитным подноском

2. Электробезопасность обеспечивается:

• Использованием УЗО (устройств защитного отключения)

• Регулярной проверкой изоляции кабелей

• Заземлением электрооборудования

• Недопущением работы во влажных помещениях без соответствующей защиты

3. При работе на высоте необходимо:

• Использовать страховочные пояса и системы

• Обеспечить надежность лесов и подмостей

• Ограждать рабочую зону

До бурения отверстий в бетоне необходимо проверить наличие скрытых коммуникаций на объекте работы. Для этого используются специальные детекторы, позволяющие обнаружить электропроводку, водопроводные трубы и арматуру в бетоне.

Во время работы следует контролировать температуру двигателя и не допускать его перегрева. При появлении необычных шумов, вибрации или запаха гари необходимо немедленно прекратить работу и выяснить причину неисправности.

После завершения работ оборудование должно быть отключено от источников питания, промыто и подготовлено к хранению или транспортировке. Рабочая зона очищается от шлама и отходов бурения.

Процесс бурения и резки бетона: сравнительная таблица

Алмазное бурение и резка бетона, хотя и относятся к одной группе технологий, имеют существенные различия в применении, эффективности и ограничениях. Понимание этих различий помогает выбрать оптимальный метод для конкретной задачи.

Алмазное бурение лучше подходит для создания точечных отверстий, особенно круглой формы. Эта технология незаменима при монтаже инженерных коммуникаций, вентиляционных систем и при установке крепежных элементов.

Алмазная резка эффективнее при необходимости создания прямолинейных прорезей, проемов и демонтажа крупных элементов конструкций. Она обеспечивает более высокую производительность при работе с большими площадями.

При выборе между бурением и резкой следует учитывать не только форму требуемого отверстия, но и доступность рабочей зоны, возможность подвода воды и электроэнергии, а также наличие необходимого оборудования.

В некоторых случаях оптимальным решением является комбинирование технологий. Например, при создании крупного прямоугольного проема сначала по углам выполняются отверстия методом алмазного бурения, а затем эти отверстия соединяются с помощью алмазной резки.

Заключение

Алмазные технологии обработки бетона представляют собой современный и эффективный метод выполнения строительных и ремонтных работ. Они обеспечивают высокую точность, минимальную вибрацию и практически полное отсутствие пыли при работе.

Основными преимуществами алмазного бурения и резки являются:

• Возможность работы с армированным бетоном без повреждения конструкций

• Отсутствие ударных нагрузок, что исключает образование трещин

• Точность выполнения работ с минимальными отклонениями

• Экологичность процесса благодаря водяному охлаждению

• Возможность работы в условиях действующих объектов

Для успешного применения этих технологий необходимо правильно подобрать оборудование, соответствующее конкретной задаче, обеспечить надлежащее крепление установки и соблюдать режимы бурения или резки.

Профессиональный подход к организации работ, использование качественного оборудования и соблюдение техники безопасности гарантируют высокое качество и долговечность результата. Инвестиции в профессиональное алмазное оборудование окупаются за счет высокой производительности, точности и сокращения времени выполнения работ.

Часто задаваемые вопросы

Можно ли бурить бетон алмазной коронкой вручную?

Бурение бетона алмазной коронкой вручную возможно, но с существенными ограничениями. Ручное бурение подходит только для отверстий небольшого диаметра (до 82 мм) и небольшой глубины.

Для ручного бурения используются специальные перфораторы или дрели с функцией удара, оснащенные алмазными коронками. Важно выбирать инструмент с достаточной мощностью – не менее 1000 Вт для бетона средней прочности.

При ручном бурении необходимо:

1. Начинать на малых оборотах, постепенно увеличивая скорость

2. Не прикладывать чрезмерное усилие к инструменту

3. Периодически извлекать коронку для удаления шлама

4. Обеспечивать водяное охлаждение или использовать сухие коронки с пылеотсосом

Основные недостатки ручного метода – низкая точность, повышенная нагрузка на оператора и быстрый износ коронок. Для профессиональных задач и отверстий диаметром более 82 мм рекомендуется использовать станочное бурение.

Как бурить подрозетники в бетоне?

Бурение отверстий под подрозетники в бетоне требует специального подхода из-за необходимости создания выемок определенной формы и глубины.

Процесс бурения подрозетников включает следующие шаги:

1. Разметка места установки подрозетника с учетом требований ПУЭ и проектной документации.

2. Выбор правильного инструмента: для бетонных стен используются алмазные коронки диаметром 68-82 мм (в зависимости от типа подрозетника).

3. Крепление установки алмазного бурения с помощью вакуумной плиты или анкера.

4. Бурение основного отверстия на глубину подрозетника (обычно 40-45 мм).

5. При необходимости установки многоместных подрозетников выполняется несколько отверстий с последующим удалением перемычек между ними с помощью перфоратора или зубила.

Для прокладки проводки к подрозетнику дополнительно выполняются штробы от отверстия к ближайшей распределительной коробке или к соседнему подрозетнику. Штробы выполняются с помощью алмазного диска или специальных штроборезов.

Важно помнить, что глубина установки подрозетника должна обеспечивать его утопление в стену так, чтобы лицевая часть электроустановочного изделия была заподлицо с поверхностью отделки.

Через сколько можно бурить бетон после заливки?

Сроки, через которые можно начинать бурение бетона после заливки, зависят от нескольких факторов: марки бетона, условий твердения, температуры окружающей среды и требуемой прочности.

Минимальные сроки для начала бурения:

• Легкие работы с минимальной нагрузкой – через 3-7 дней после заливки

• Стандартное бурение небольших отверстий – через 14-21 день

• Бурение крупных отверстий или отверстий с высокой нагрузкой – через 28 дней

Бетон набирает прочность постепенно. Через 7 дней он достигает примерно 70% от проектной прочности, через 28 дней – 95-100%. Преждевременное бурение может привести к растрескиванию, сколам и ослаблению конструкции.

Процесс твердения можно ускорить при помощи специальных добавок в бетон или применения тепловой обработки. В таких случаях сроки начала бурения определяются на основании фактически достигнутой прочности, которую можно измерить с помощью специальных приборов – склерометров.

При необходимости выполнения срочных работ рекомендуется использовать технологию безударного алмазного бурения, которая минимизирует риск повреждения свежего бетона. Однако даже в этом случае не рекомендуется бурить бетон возрастом менее 3 дней.

Можно ли бурить бетон алмазной коронкой без воды?

Бурение бетона алмазной коронкой без воды возможно, но имеет ряд особенностей и ограничений. Для такого бурения используются специальные "сухие" алмазные коронки и оборудование с системой пылеудаления.

Особенности сухого бурения:

1. Специальные коронки имеют иную конструкцию алмазных сегментов, оптимизированную для работы без охлаждения.

2. Обязательно использование мощного промышленного пылесоса со специальными насадками, создающими отрицательное давление в зоне бурения.

3. Скорость бурения существенно ниже, чем при использовании водяного охлаждения.

4. Срок службы алмазных сегментов при сухом бурении сокращается примерно на 30-40%.

Сухое бурение рекомендуется в следующих случаях:

• При работе в помещениях, где недопустимо использование воды

• При отрицательных температурах окружающей среды

• При бурении в труднодоступных местах без возможности организации сбора воды

• При бурении отверстий небольшого диаметра (до 82 мм)

При сухом бурении необходимо делать частые перерывы для охлаждения коронки. Перегрев приводит к быстрому разрушению алмазных сегментов и может вызвать деформацию корпуса коронки.

В профессиональной практике сухое бурение применяется только когда невозможно использовать традиционную технологию с водяным охлаждением, поскольку последняя обеспечивает более высокую производительность и качество результата.
